مبدل حرارتی رکوپراتور چیست؟ مبدل های حرارتی نقشی کلیدی در انتقال انرژی حرارتی و تنظیم دما بین دو یا چند سیال ایفا می کنند. از میان انواع مختلف این مبدل ها، مبدل حرارتی رکوپراتور به دلیل کارایی بالا و طراحی منحصربه‌فرد خود در صنایع مختلف مورد توجه قرار گرفته اند. این مقاله به بررسی ویژگی های مختلف مبدل حرارتی رکوپراتور پرداخته و اهمیت آن‌ها را در مصرف بهینه انرژی و کاهش هزینه ها نشان می دهد.
تعریف مبدل حرارتی رکوپراتور
مبدل حرارتی رکوپراتور دستگاهی است که گرما را از یک سیال (مایع یا گاز) به سیال دیگر منتقل می کند، بدون اینکه این دو سیال با یکدیگر در تماس مستقیم باشند یا مخلوط شوند. این نوع مبدل ها در فرآیند هایی استفاده می شوند که به انتقال مداوم حرارت نیاز دارند، نظیر صنایع پتروشیمی، پالایشگاه ها، نیروگاه ها و سیستم های تهویه مطبوع.
طراحی رکوپراتورها به گونه ای است که برای انتقال انرژی، از یک سطح جامد مشترک بین دو سیال استفاده می شود؛ همچنین انتقال سیال از طریق لوله های پره دار با افزایش سطح تماس میان سیال و سطح تبادل حرارت، باعث افزایش کارایی و بهبود راندمان این مبدل ها می شود.

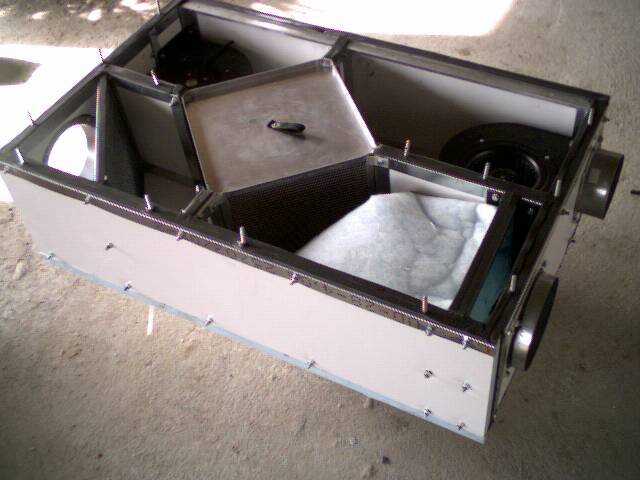

ساختار و اجزای مبدل های حرارتی رکوپراتور
مبدل های رکوپراتور از اجزای مختلفی همچون بدنه اصلی، صفحات یا دیواره های جداکننده، ورودی و خروجی سیالات، لوله ها یا کانال ها و گاهی اوقات پره ها تشکیل شده اند. نکته مهم در ساخت مبدل های رکوپراتور نوع مواد سازنده است که در ساخت این اجزا به کار برده می شود تا انتقال حرارت بهینه شود و مقاومت مکانیکی و شیمیایی مبدل حرارتی تضمین گردد.
به‌کارگیری فلزاتی مانند فولاد ضدزنگ یا آلومینیوم، به کاربرد و شرایط عملیاتی بستگی دارد. استفاده از پروفیل آلومینیومی برای دستیابی به یک مبدل حرارتی با وزن کمتر، راندمان بیشتر و طول عمر بالاتر یک انتخاب عالی است.
نحوه عملکرد مبدل حرارتی رکوپراتور
نحوه عملکرد رکوپراتورها بر مبنای اصل انتقال حرارت هدایتی است؛ به گونه ای که هر دو سیال داغ و سیال سرد وارد مبدل شده و در دو مسیر جداگانه جریان می یابند؛ سیال داغ گرمای خود را از طریق دیواره ای جامد و رسانای حرارت (معمولا از جنس آلومینیوم یا فولاد ضدزنگ) که بین دو سیال مشترک است، به سیال سرد منتقل می کند بدون اینکه سیالات با یکدیگر مخلوط شوند.
سیال گرم با از دست دادن مقداری حرارت از مبدل خارج می شود و سیال سرد با جذب حرارت و افزایش دما به کاربری مورد نظر منتقل می شود. طراحی دقیق مسیر سیالات، مانند جریان موازی، مخالف یا متقاطع، در افزایش راندمان این دستگاه ها بسیار موثر است.
مزایای استفاده از رکوپراتورها
یکی از مزایای کلیدی رکوپراتورها کاهش اتلاف انرژی است. شرکت آروین تاو قطعه یکی از بهترین تولید کنندگان مبدل های رکوپراتور است؛ این مبدل ها با بازیافت انرژی حرارتی تلف شده می توانند آن را در فرآیند های دیگر مورد استفاده قرار دهند.
علاوه بر این، کاهش هزینه های سوخت، کاهش آلودگی زیست محیطی، عمر طولانی دستگاه، مناسب برای فشار ها و دماهای بالا، ساختار و طراحی ساده و تعمیر و نگهداری آسان از دیگر مزایای قابل توجه این تجهیزات است.
کاربرد های صنعتی مبدل های رکوپراتور
رکوپراتورها به دلیل کاربرد های گسترده در صنایع مختلفی مانند پالایشگاه ها، نیروگاه ها، صنایع شیمیایی و حتی سیستم های تهویه مطبوع کاربرد دارند. در نیروگاه ها برای بازیابی گرمای گازهای خروجی استفاده می شوند و در صنایع شیمیایی، گرمای واکنش های شیمیایی را به فرآیند های دیگر منتقل می کنند.
چالش های طراحی و عملکرد
طراحی مبدل های رکوپراتور علی رغم مزایای متعدد آن با چالش هایی مانند تجمع رسوبات و مواد معدنی در پره ها، ایجاد خوردگی به دلیل تماس سیالات خورنده با سطوح مبدل و افت فشار مواجه است؛ همچنین مبدل های رکوپراتور در مقایسه با برخی مبدل های دیگر مثل مبدل های احیا کننده در میزان انتقال حرارت محدودیت دارند.
این مشکلات به مرور زمان می توانند عملکرد و راندمان دستگاه را کاهش داده و هزینه های نگهداری را افزایش دهند. راه‌حل هایی مانند استفاده از مواد مقاوم به خوردگی، طراحی هایی با حداقل نقاط تجمع رسوبات و استفاده از دستگاه های باکیفیت می تواند به بهبود این شرایط کمک کند.
شرکت آروین تاو قطعه با ارائه این محصولات با بهترین کیفیت، دستگاهی با راندمان و طول عمر بیشتر به شما ارائه می دهد.
روش های بهبود کارایی مبدل های رکوپراتور
برای بهبود عملکرد رکوپراتورها می توان از فناوری های پیشرفته ای استفاده کرد:
- کاهش خوردگی سطوح و قطعات دستگاه: استفاده از پوشش های مقاوم در برابر خوردگی مانند فولاد ضدزنگ یا آلیاژ های مقاوم
- بهینه سازی در طراحی مبدل: استفاده از پره ها یا افزایش سطح انتقال حرارت
- نگهداری منظم و نظارت دقیق بر عملکرد دستگاه: با تمیزکاری دوره ای مبدل و تعمیر و نگهداری پیشگیرانه
- کاهش مقاومت جریان: با طراحی هیدرودینامیک مناسب و استفاده از آلیاژهای مقاوم در برابر دما و فشار بالا
- جلوگیری از نشت سیالات: با جوشکاری دقیق و طراحی مقاوم به فشار دستگاه
- کاهش چالش های نصب و محدودیت فضا: با استفاده از مبدل های ماژولار یا فشرده
- کاهش آلودگی صوتی: با طراحی آکوستیکی مناسب و استفاده از پره ها
مقایسه رکوپراتورها با سایر مبدل های حرارتی
رکوپراتور ها در مقایسه با مبدل های حرارتی دیگر، دارای مزایا و محدودیت هایی هستند. این نوع از مبدل های حرارتی از نظر بازیابی حرارت و کاهش هزینه های عملیاتی برتری دارند و برای کاربرد های پیوسته و سیالات جدا مناسب هستند و طراحی ساده ای دارند.
با این حال، ممکن است از نظر هزینه اولیه یا پیچیدگی طراحی نسبت به مبدل های ساده تر گران تر باشند. انتخاب نوع مبدل حرارتی به نیازهای عملیاتی خاص هر صنعت و محدودیت های فضا و هزینه و دسترسی به آب بستگی دارد.
نتیجه گیری
مبدل حرارتی رکوپراتور با ارائه ترکیبی از کارایی بالا و بازیافت انرژی، نقشی اساسی در صنایع مختلف ایفا می کنند. انتخاب صحیح، نگهداری و تعمیر پیشگیرانه منظم، به‌کارگیری فناوری های پیشرفته، استفاده از مواد نوین و آلیاژهای مقاوم، پیشرفت در شبیه سازی های عددی و استفاده از داده های بزرگ می تواند به بهره‌وری بیشتر و هزینه های کمتر این دستگاه ها کمک کند. با توجه به ضرورت استفاده بهینه از منابع انرژی، مبدل های رکوپراتور راه حلی پایدار برای چالش های صنعتی به شمار می‌آیند.
